Ударопрочные ветрогенераторные башни HDG высотой 20 м с режимом вставки, фланцевым режимом
Технические характеристики:
|
Продукты
|
- 20-метровая ветровая турбина Q235 HDG, столб-башня, генератор с порошковым покрытием
|
|
Применение
|
|
|
Форма
|
- Коническая, круглая, многоугольная (восьмиугольная, двенадцатиугольная, шестнадцатиугольная и т. д.), трубчатая, коническая
|
|
Материал
|
- Горячекатаная сталь Q235, Q345, Q420, Q460, ASTM A527 A36, GR50, GR65, ST-37, ST-44, ST-52, S355JR, S355J2G3, SS41, SS50, SS55 и другие эквивалентные стальные материалы
|
|
Толщина стенки
|
|
|
Однократное формование
|
- 16 м однократное формование без стыка
|
|
Сварка
|
- Сварка соответствует стандарту AWS D1.1.
- Методы сварки CO2 или автоматическая подводная дуговая сварка
- Без трещин, шрамов, нахлестов, слоев или других дефектов
- Внутренняя и внешняя сварка делает столб более красивым по форме
- Если клиентам требуются какие-либо другие требования к сварке, мы также можем внести коррективы по вашему запросу
|
|
Соединение
|
- Соединение с режимом вставки, фланцевым режимом.
|
|
Базовая пластина
|
- Базовая пластина квадратная/круглая/многоугольная с прорезными отверстиями для анкерного болта и размерами в соответствии с требованиями клиента.
|
|
Гальванизация
|
- Горячее цинкование в соответствии с китайским стандартом GB/T 13912-2002 и американским стандартом ASTM A123.
|
|
Покраска
|
|
|
Срок службы
|
- Более 25 лет, в зависимости от условий установки
|
|
Преимущества
|
- Короткий цикл строительства
- Меньшее занимаемое пространство
- Низкая общая стоимость
- Простая установка и обслуживание
- Устойчивость к погодным условиям
- Антикоррозийная защита
- ODM и OEM доступны
- Способность обрабатывать большие заказы
- Предоставление профессионального дизайна нашими опытными инженерами-исследователями
|
Описание:

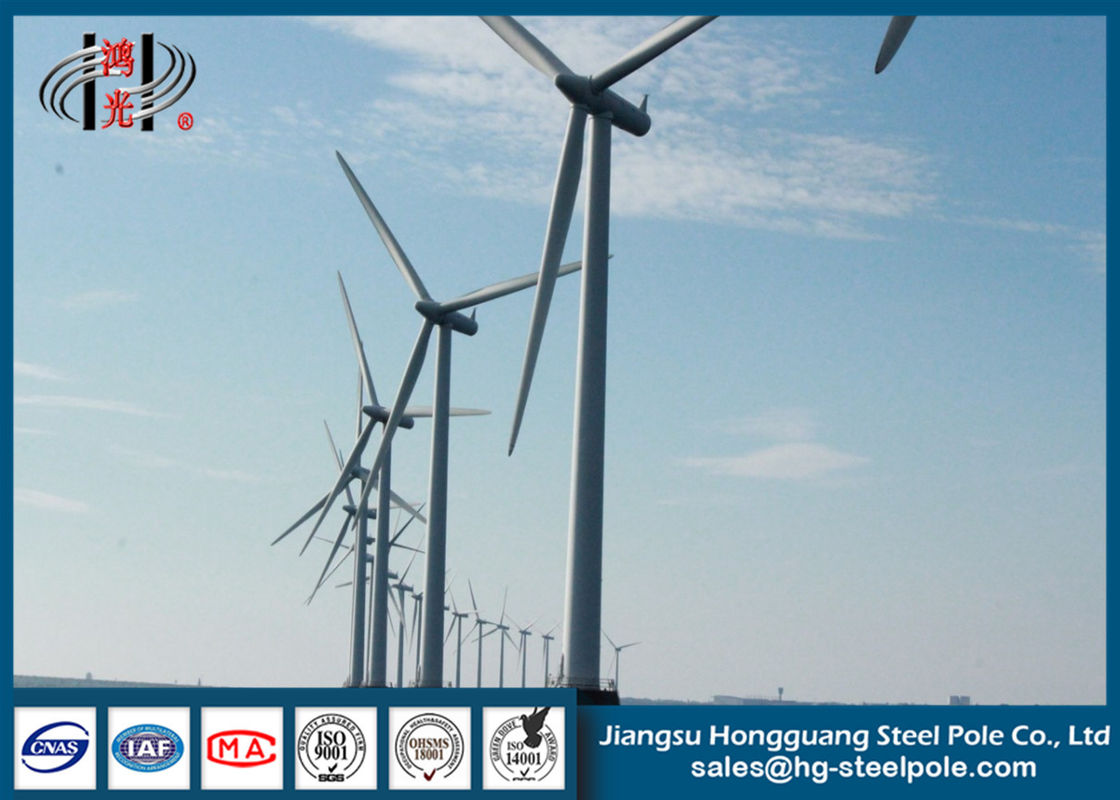

Столб-башня ветровой турбины является важным компонентом ветрогенераторной установки. Наш столб для ветровой турбины представляет собой трубчатый стальной столб. Большинство крупных ветровых турбин поставляются с трубчатыми стальными башнями, которые изготавливаются секциями по 20-30 метров с фланцами на каждом конце и скрепляются болтами на месте. Башни имеют коническую форму (т. е. их диаметр увеличивается к основанию) для увеличения прочности и одновременной экономии материалов.
Блок-схема производственного процесса:
Место установки:
Управление проектированием и инжинирингом
“Дизайн и технологии, профессионализм и универсальность, программное и аппаратное обеспечение” - философия дизайна JSHG. Мы установили тесные партнерские отношения с проектными институтами и компаниями в той же отрасли. Благодаря тесному общению и исследованиям наша компания переняла передовые концепции проектирования, внедрила отечественное и зарубежное программное обеспечение первого класса и привлекла высококвалифицированный персонал.
В отделе исследований и разработок работает много опытных старших научных и проектных сотрудников, а также жесткая сеть разработок, что гарантирует соответствие наших проектных предложений требованиям заказчика, даже превосходя их ожидания.
Блок-схема производственного процесса
Условия и положения
1. Условия цены: EXW, FOB, CFR или CIF
- Цена включает в себя ствол столба, базовую пластину, поперечную балку и анкерный болт.
- Порт отгрузки: Шанхайский морской порт.
- Пожалуйста, предоставьте чертежи, если они у вас есть, чтобы мы могли рассчитать точную цену для вас.
- Мы также предоставляем дизайн в соответствии с вашими запросами, если у вас нет чертежей.
2. Минимальный объем заказа: Один контейнер 40 футов.
3. Условия оплаты: Обычно 30% T/T в качестве депозита, остаток T/T или L/C по предъявлении до отгрузки. Другие способы оплаты могут быть согласованы.
4. Срок поставки: 2 недели на контейнер после подтверждения заказа/чертежа/предоплаты.
5. Упаковка: Обычно упаковывается в пластиковые пакеты или мешковину сверху и снизу, или в соответствии с требованиями клиента.
